Didelio stiprumo nerūdijančio plieno folija

Didelio stiprumo nerūdijančio plieno folija iš Qihong dengia 301, 304 ir 316 l 0,01–0,30 mm storio ir 1,5–600 mm plyšio pločio, spyruoklėms ir ekranams nuo 1/2H iki H. Ningbo gamintojas suvynioja ir pjauna namuose, su kiekvienos partijos bandymo sertifikatu.

Siųsti užklausą

Prekės aprašymas

Dauguma spyruoklinių, kontaktinių ir diafragmos dalių sugenda dėl nieko bendro su lydiniu neturinčios priežasties: juostelė buvo minkšta, kai brėžinyje buvo reikalaujama kietumo.Didelio stiprumo nerūdijančio plieno folijaiš Qihong yra šaltai valcuotas ir grūdintas valcavimas Ningbo mieste, Kinijoje, tada tiekiamas 301, 304 ir 316 l, 0,01–0,30 mm storio ir 1,5–600 mm pločio plyšio krašte, todėl štampuotojas turi tokį patį elastingumo atsistatymą ant pirmos ritės ir dviejų dalių.

301 / 304 / 316L / 631 klasė
Storis 0,01 – 0,30 mm
Temperatūra 1/2H – H
Plotis 1,5 – 600 mm
Tolerancija ±0,0005 mm
Bandomoji ritė 5 – 20 kg

Stiprybė pagal dizainą

Plonoje matuoklėje stiprumas yra slenkantis sprendimas, o ne tirpimas. 0,05 mm 301 juosta gali palikti malūną atkaitintą ir lengvai formuojama, arba ją galima suvynioti žemyn per 1/2H, 3/4H ir H ir pristatyti jau galinčią išlaikyti formą. Antrasis variantas yra tai, ko iš tikrųjų reikia daugumai spyruoklių ir kontaktų gamintojų, todėl ši serija cituojama pirmoje vietoje, o antroje klasėje.

Takumo stipris gerokai viršija atkaitintą būklę, todėl plonesnė dalis turi tokią pačią apkrovą, o gatavas komponentas sveria mažiau.
Elastingas atsistatymas tampa pakartojamas, todėl juostelė po kiekvieno paspaudimo grįžta į tą pačią formą, o ne šliaužia per gamybos eigą.
Nuovargio tarnavimo laikas pailgėja pakartotinai lenkiant, todėl reikia nusipirkti kontaktinę spyruoklę arba nendrių juostelę, kad išliktų.
Plokštumas išlaikomas esant įtampai, todėl siauros plyšinės ritės tiekiamos per didelės spartos presus be kraštų klajojimo ar kampo.

Praėjimo grafikas, valcavimo kryptis ir atkaitinimo temperatūra nustatomi pagal užsakymą, o ne pasirenkami iš atsargų sąrašo, todėl pavyzdyje nurodytos mechaninės savybės yra savybės, kurias gaunate gaminant. Tai yra visa užsakymo esmėDidelio stiprumo nerūdijančio plieno folijavietoj bendros minkštos ritės.

Įvertinimas ir temperamentas

Įvertinimas nustato atsparumą korozijai ir magnetinį elgesį; temperamentas nustato jėgą. Ant užsakymo turi būti užrašyti abu, ir vienas nepakeičia kito.

301— darbinis arkliukas spyruoklinėms ir kontaktinėms dalims. Jis įgyja didžiausią stiprumą sumažinus šalčio režimą, veikia nuo 1/2H iki H ir yra įprastai naudojamas spaustukams, spyruoklėms, gnybtams ir akumuliatoriaus ąselėms.
304— bendrosios paskirties austenitinė klasė, tiekiama atkaitinta per 1/2 H tarpiklius, tarpiklius, ekranus ir ekranus, kai atsparumas korozijai ir nemagnetinis elgesys yra svarbesni už didžiausią stiprumą.
316 litrų— Molibdeno guolis ir mažai anglies dioksido. Pasirinkta chloridams, cheminiams ir medicininiams kontaktams bei suvirinamiesiems mazgams, kur yra tarpkristalinės korozijos pavojus. Atkaitintas tempiamasis stipris nurodytas ≥520 MPa ir ≥40 % pailgėjimas.
631 (17-7PH)- kritulių grūdinimas. Dalims, kurios turi būti suformuotos minkštos, o paskui sendintos iki didelio stiprumo, nepatiriant liekamojo įtempio, kurį sukelia stiprus šalčio sumažinimas.
201, 430 ir 904L— taip pat važinėjama tomis pačiomis linijomis, atitinkamai dėl sąnaudų reikalaujančių, šiek tiek korozinių ir labai agresyvių darbų.

Temperatūros prieinamumas siaurėja, nes matuoklis tampa plonesnis. Žemiau nei 0,03 mm sunkiausiomis sąlygomis valcuoti ir formuoti tampa nepraktiška, todėl šie klausimai pateikiami kiekvienu konkrečiu atveju, o ne iš lentelės.

Kadangi pažymys ir temperamentas nurodomi kartu, naudinga įvestis yra jūsų piešinio stiprumo reikalavimas ir formavimo maršrutas, o ne pats pažymio pavadinimas. Štai kaipDidelio stiprumo nerūdijančio plieno folijapriderinama prie tikros spaudos, o ne idealizuoto duomenų lapo.

Specifikacijos

Žemiau pateikti diapazonai yra įprastas gamyklos gamybos langas. Jei jūsų dalis yra už jų ribų, paklauskite prieš kurdami toleranciją, kurios negalima išlaikyti.

Prekė	Specifikacija
Medžiagos klasės	201, 301, 304, 316L, 430, 631, 904L
Storis	0,01–0,30 mm (0,008 mm tam tikroms klasėms ir švelniems temperamentams)
Plotis	1,5 – 600 mm, plyšys pagal užsakymą; viso pločio ritė ir supjaustytas lakštas
Temperatūra / kietumas	ANN, 1/4H, 1/2H, H (3/4H pagal pageidavimą)
Storio tolerancija	±0,0005 mm ant plono gabarito, stebimas linijiniu mikrometru
Pločio tolerancija	±0,1 mm plyšių kraštuose
Paviršiaus apdaila	BA šviesus, 2B, 8K veidrodis, šlifuotas, matinis

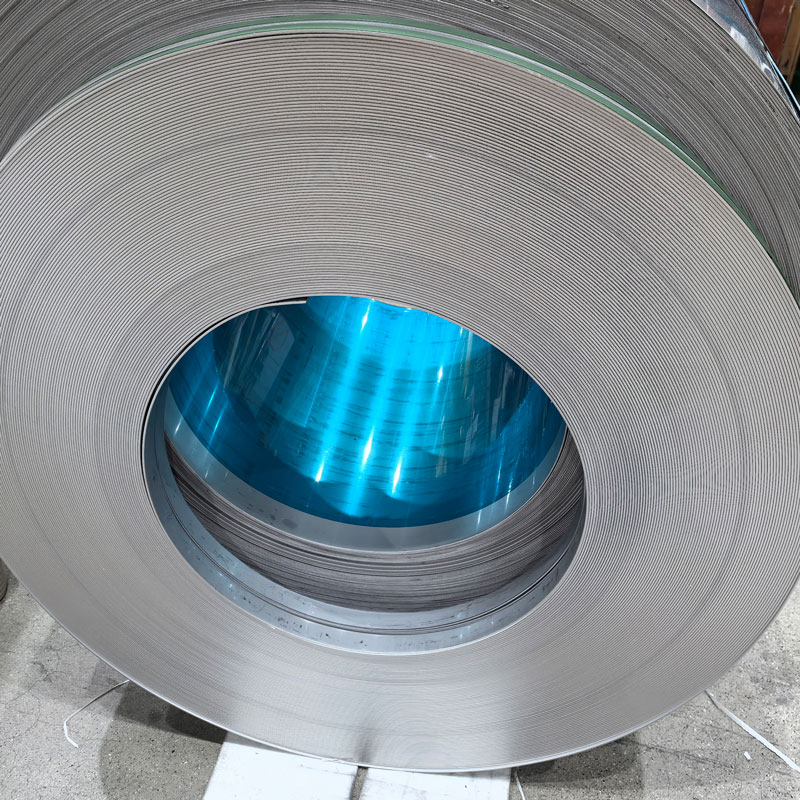

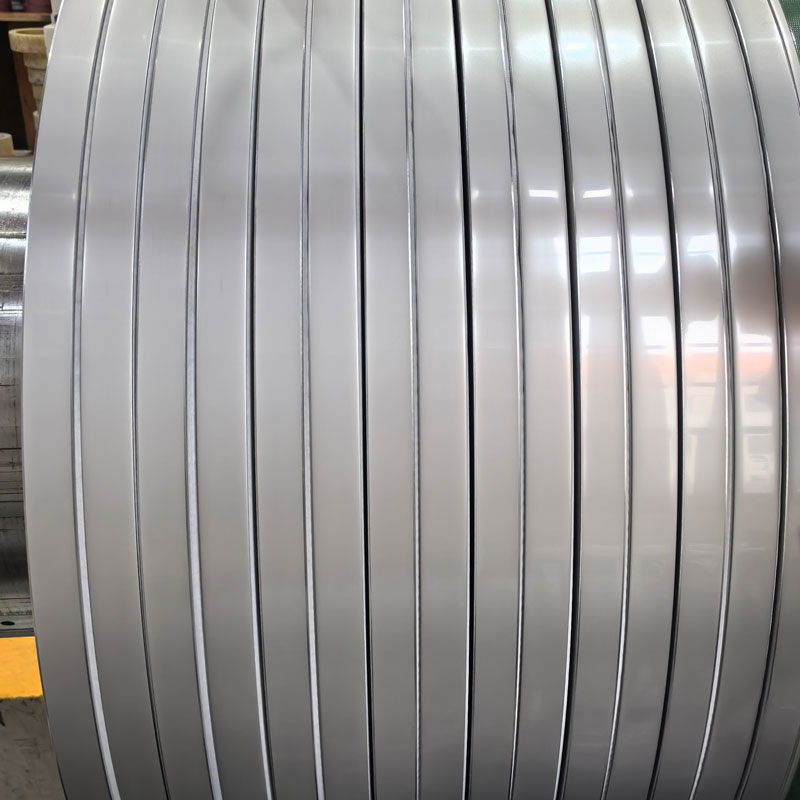

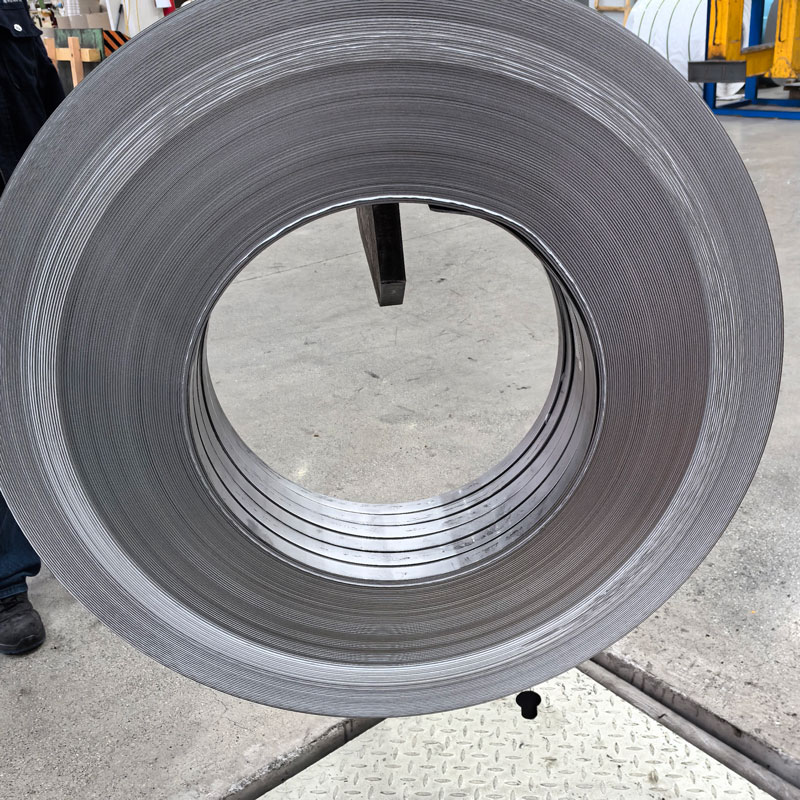

Pristatymo forma	Ritė, siaura plyšinė juostelė, svyruojanti ritė, nupjautas lapas
Standartai	ASTM, AISI, GB, JIS, DIN, BS, EN
Sertifikavimas	ISO 9001 kokybės sistema, SGS; RoHS dokumentacija pagal pageidavimą
Minimalus užsakymas	100 kg standartiniams 304 ir 430; 5 – 20 kg bandomoji ritė
Pakuotė	Drėgmei atsparus popierius, įbrėžimų apsauganti plėvelė, plieniniai dirželiai, fumiguotas medinis padėklas; vakuuminis pakavimas neprivalomas

Įvertinimas ir temperamentas perkelia pasiekiamo storio langą, todėl pirmiau pateiktą lentelę laikykite atskaitos tašku. Prieš užsakydami patvirtinkite galutinę specifikaciją pagal brėžinį, tikslinį lenkimo spindulį ir preso tiekimą. Plotis iki 10 mm ir kietas temperamentas iki 0,03 mm nurodomi atskirai.

Kiekviena ritė palieka malūną su storio ir lygumo įrašu, pritvirtintu prie partijos, taigiDidelio stiprumo nerūdijančio plieno folijayra išdėstyta pagal išmatuojamus skaičius, o ne pagal vizualinį paviršiaus įspūdį.

Apdorojimo palaikymas

Medžiaga, kuri atkeliauja netinkamo pločio arba netinkamos briaunos būklės, kainuoja daugiau laužo, nei sutaupo kainos, todėl pjaustymo ir kraštų darbai atliekami namuose, o ne perduodami trečiajai šaliai.

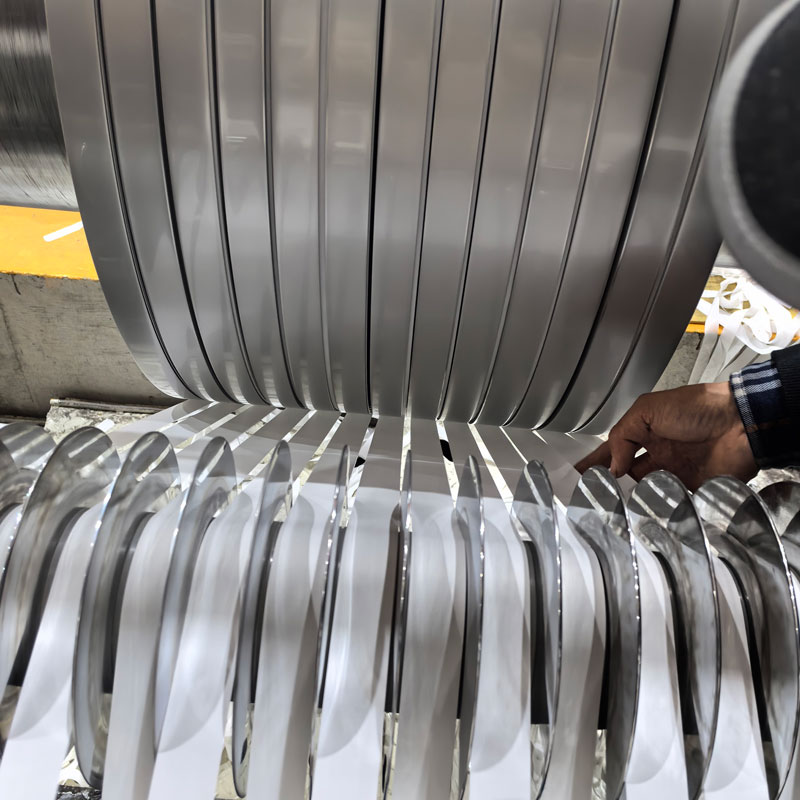

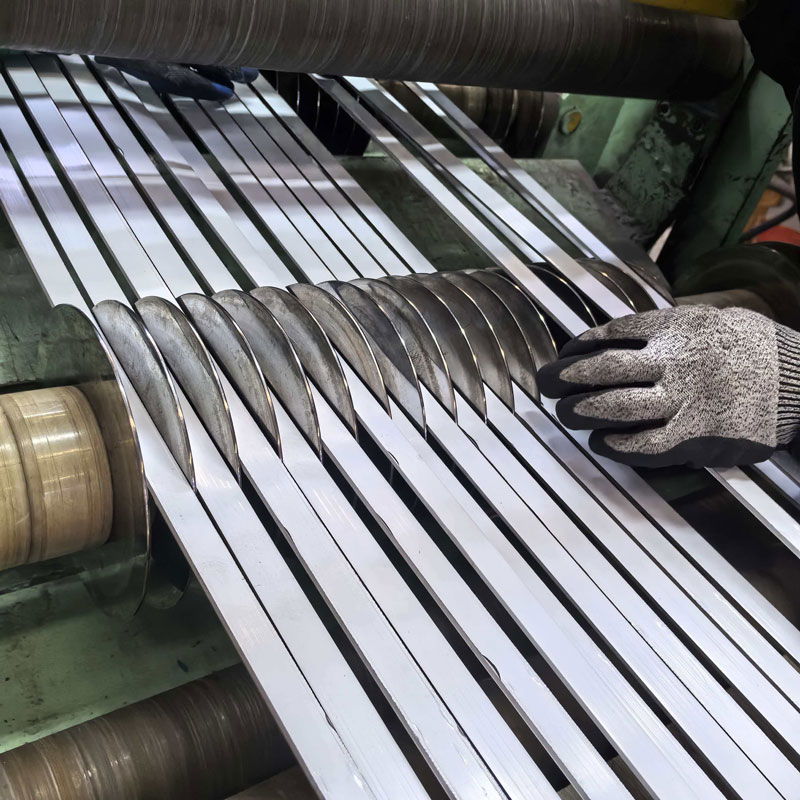

Tikslus pjovimas iki 1,5 mm su briaunomis be įbrėžimų, pločio ir išlenkimo patikrinta ant linijos.
Pjaunamas ir pagal ilgį supjaustytas lakštas, skirtas štampuotojams, kurie nenaudoja savo dekoilerio.
Svyruojanti apvija ilgiems ištisiniams ilgiams, tiekiama ant ritės.
Kraštų kondicionavimas – plyšinis, nubrozdintas arba suapvalintas – pasirinktas taip, kad tiktų tiekimo sistemai, o ne pasiūlytas kaip fiksuotas numatytasis.
Paviršiaus apdaila ir grūdinimas nustatytas pagal užsakymą, nepaimtas iš sandėlio atsargų sąrašo.
Bandomieji ritiniai sveria 5–20 kg, kad būtų galima atlikti presavimo bandymą prieš bet kokį masinį įsipareigojimą, vykdyti pagal tą patį tvarkaraštį kaip ir gamybos užsakymas.

Valcavimas, atkaitinimas, pjaustymas ir bandymas atliekami toje pačioje gamykloje Ningbo aukštųjų technologijų zonoje, todėl gaminio plotis, temperatūra ir apdailaDidelio stiprumo nerūdijančio plieno folijaJūs gaunate atitikties užsakymo patvirtinimą – pakeitimas yra perkojamas, o ne tyliai pakeičiamas.

Kur tinka

Plonas, kontroliuojamas temperaturas ir pastovus lygumas tinka komponentams, kur minkšta juostelė deformuotųsi, o storesnis lapas fiziškai netilptų.

Kontaktinės spyruoklės, spaustukai, nendrinės juostelės ir jungčių gnybtai.
Diafragmos, tarpikliai, tarpikliai ir sandarinimo diskai.
Baterijų ąselės, srovės kolektoriai ir elementų techninė įranga naujuose energijos mazguose.
EMI ekranavimas ir šviesą blokuojantys sluoksniai tikslioje elektronikoje.
Medicininiai mikrokomponentai, jutiklių antdėklai ir chirurginių instrumentų dalys.
Šilumos ekranas ir lengvi konstrukciniai apvalkalai aviacijos erdvėje ir prietaisuose.

Du atvejai yra sąmoningai atmesti. Giliai ištemptos trimatės detalės, kurios formuojant turi stipriai ištempti, priklauso atkaitintam tempimui – kietas temperamentas įtrūksta, o ne taupo svorį. O aptarnavimą esant stiprioms rūgštims ar chloridams, reikėtų perkelti iš 304 į 316 l arba 904 l, kol apskritai nekalbama apie stiprumą.

Atsparumas korozijai pirmiausia, nuotaika antra, matuoklis paskutinis: tokia sprendimų tvarka vadovaujasi mūsų inžinieriais, kai klientas siunčia brėžinį, o ne specifikaciją.Didelio stiprumo nerūdijančio plieno folija.

Dokumentuota kokybė

Duomenų lapas yra pretenzija; bandymo protokolas yra įrodymas. Pirkėjai, tikrinantys naują medžiagų šaltinį, paprastai nori antrojo, todėl patikrinimas čia įtraukiamas į procesą, o ne pridedamas išsiuntimo metu.

Prieš išleidžiant medžiagą į malūną, įeinančių plokščių patikrinimas, ar nėra priemaišų elementų.
Mikrometro storio nuskaitymas per visą ritės ilgį, o ne taškinis patikrinimas abiejuose galuose.
Paviršiaus defektų patikrinimas, ar nėra įbrėžimų, ritininių žymių ir oksidų.
Tirštumo, lygumo, atsparumo druskai purškimui ir nuovargio mėginių ėmimas prieš išsiunčiant.
Kiekvienai gamybos partijai išduotas medžiagų bandymo sertifikatas; trečiosios šalies gamyklos patikrinimas surengtas paprašius.
Eksporto pakuotė, skirta ilgam tranzitu jūra, su vakuuminiu pakuote, kai kelia pavojų tranzito drėgmei.

Tai lemia partijos atsekamumasDidelio stiprumo nerūdijančio plieno folijagali būti tikrinama po pristatymo, todėl ginčytiną partiją galima atsekti iki jos slinkimo, atkaitinimo ciklo ir patikrinimo įrašo, o ne ginčo.

DUK

QKokį temperamentą turėčiau pasirinkti kontaktinei spyruoklei?

APradėkite nuo apkrovos, kurią turi išlaikyti spyruoklė, ir nuo detalės lenkimo spindulio. Jei juostelė turi išlaikyti formą tik po formavimo, 1/2H arba 3/4H paprastai suteikia pakankamai elastingumo; jei jis turi atsispirti pasikartojančiai deformacijai, pakelkite aukštyn iki H ir priimkite griežtesnį minimalų lenkimo spindulį. Atsiųskite brėžinį su reikiamu lenkimo spinduliu ir mes kartu patvirtinsime temperatūrą ir matuoklį, nes temperamento negalima pasirinkti nepriklausomai nuo storio.

QAr galite išlaikyti ±0,0005 mm storio nuokrypį esant kietam temperamentui?

ATaip, naudojant ploną matuoklį su mikrometro nuskaitymu – tai yra tolerancija, kurią skelbiame ir tikriname. Prieš rašydami pirkimo užsakyme verta žinoti dvi ribas: pasiekiama juosta platėja esant sunkiausiems ir sunkesniems gabaritams, o nuokrypis taikomas pristatytai ritei, o ne kiekvienam kvadratiniam milimetrui po to, kai jūsų presas apdoroja medžiagą. Jei matmenys yra labai svarbūs, pasakykite mums, kokį tikrinimo metodą naudojate, kad būtų galima juos suderinti prieš gaminant.

QKiek siaurai galite pjauti ir kokia yra briauna?

APlyšių plotis paprastai yra nuo 1,5 mm iki 600 mm, o siauresni pločiai nurodomi atskirai. Standartiškai kraštai yra plyšiai be nubrozdinimo arba nuimti ir suapvalinti tiekimo sistemoms, kurios yra jautrios krašto būklei. Išlenkimo ir šerdies aukštis tikrinamas pjovimo linijoje, o užbaigto krašto pavyzdys gali būti siunčiamas patvirtinti prieš naudojant visą kiekį.

QAr tiekiate nedidelius bandomuosius kiekius prieš masinį užsakymą?

ATaip. Apytiksliai 5–20 kg bandomosios ritės yra normalios spaudos bandymams ir medžiagų kvalifikacijai, o standartinis mažiausiai 100 kg 304 ir 430 modeliams. Bandymas vykdomas pagal tą patį slenkantį grafiką kaip ir tolesnio gamybos užsakymas, o tai yra vienintelis būdas spaudos bandymo metu iš tikrųjų nuspėti masės elgesį.

QKokie dokumentai pateikiami su kiekviena siunta?

AKiekvienai produkcijos partijai išduodamas medžiagų bandymo sertifikatas, apimantis klasę, temperatūrą, storį ir mechanines savybes, kartu su įpakavimo sąrašu ir tos partijos patikrinimo protokolu. Trečiosios šalies gamyklos patikrinimas prieš išsiuntimą gali būti surengtas, kai to reikalauja paties pirkėjo kokybės sistema, o paprašius galima gauti RoHS dokumentus.

QKaip medžiaga turėtų būti laikoma po atvykimo?

ARites laikykite sausoje, pastovios temperatūros parduotuvėje ir niekada nedėkite jų tiesiai ant drėgnų grindų. Ant šios plonos folijos paviršiaus drėgmė ir kraštų sąlyčio pažeidimai matomi dar gerokai prieš atsirandant korozijai, todėl palikite įbrėžimą apsaugančią plėvelę, kol ritė užlips ant mašinos, ir naudokite minkštais įrankiais, o ne plikais kabliais. Jei atsargos bus nenaudojamos ilgiau nei kelis mėnesius, užsakymo etape teiraukitės vakuuminio supakuoto varianto.

QKurios programos netinka?

AGiliai ištemptos trimatės dalys, kurios formuojant turi stipriai ištempti, geriau tiekiamos atkaitintos – nurodant kietumą, atsiranda įtrūkimų, o ne sutaupoma masė. Agresyvios cheminės medžiagos arba chlorido kiekis turi būti padidintas nuo 304 iki 316 l arba 904 l, nepaisant stiprumo reikalavimų. Ir labai kietas temperamentas, mažesnis nei maždaug 0,03 mm, nėra praktiškas, todėl tie užklausos peržiūrimos atskirai, o ne cituojamos iš lentelės.
